產品概述
GCS型低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所、作為三相交流頻率為50(60)HZ、額定工作電壓為380V(400)、(660),額定 電流為4000A及以及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
正常使用條件
1、周圍空氣溫度不高于+40°C，不低于-5°C。24小時內平均溫度不得高于+35°C。
2、戶內使用，使用地點的海拔高度不得超過2000m。
3、周圍空氣相對濕度在最高溫度為+ 40°C時不超過50%,在較低溫度時允許有較大的相對溫度。
4、裝置安裝時與垂直面的傾斜度不超過5°，且 整組柜列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

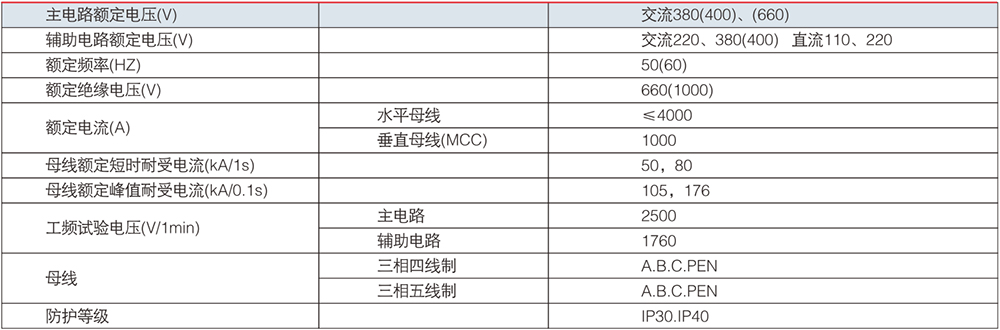

技術參數
結構特點
1、主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和φ 9.2mm的安裝孔，內部安裝靈活方便。
2、主構架裝配形式設計為兩種，全組裝式結構和部份(側框和橫梁)焊接式結構，供用戶選擇。
3、裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4、水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
5、電纜隔室的設計使電纜上下進出均十分方便。
6、裝置通用柜體的尺寸系列(見下表):

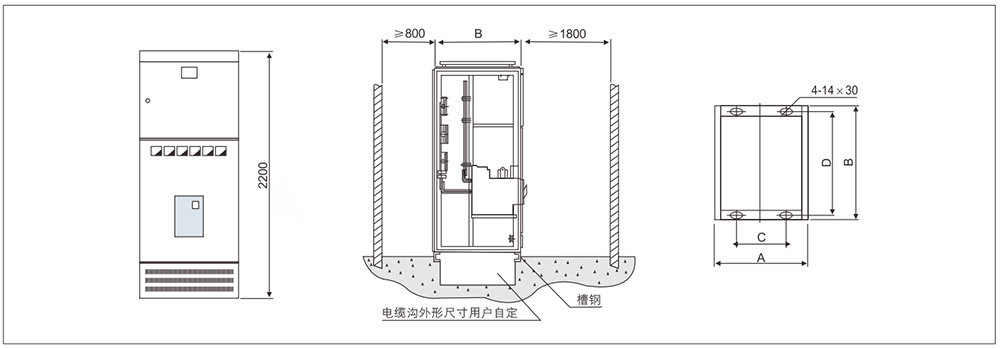

安裝示意圖
